Leis de Ohm

Resumo: Leis de Ohm

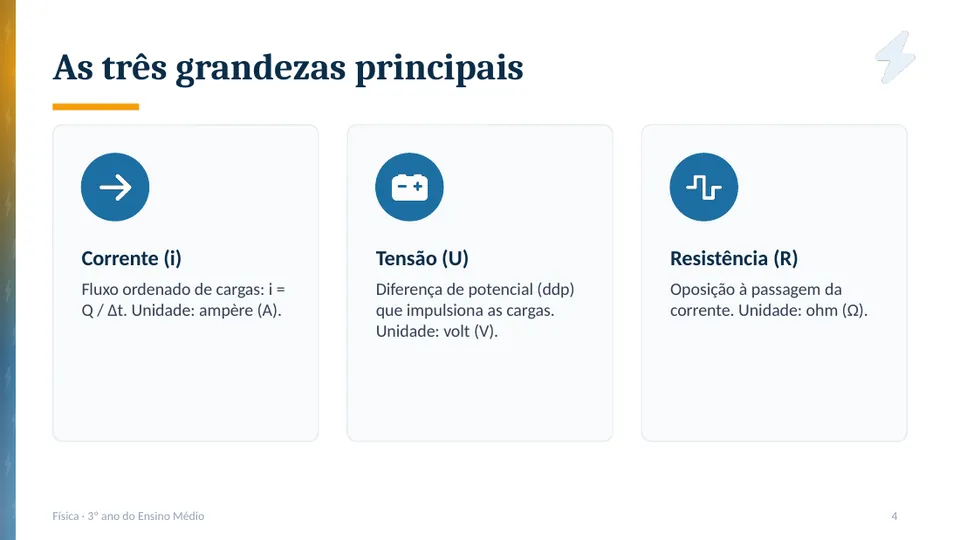

As três grandezas principais

Antes das leis, vamos relembrar três grandezas. A corrente elétrica é o fluxo ordenado de cargas, calculada pela carga dividida pelo tempo, e medida em ampères. A tensão, ou diferença de potencial, é o que impulsiona as cargas no circuito, e é medida em volts; uma tomada comum fornece cento e vinte e sete ou duzentos e vinte volts, dependendo da região. A resistência é a oposição que um material oferece à passagem da corrente, medida em ohms, representados pela letra grega ômega.

1ª Lei de Ohm: U = R · i

A primeira lei de Ohm diz que, em um resistor ôhmico, mantido à temperatura constante, a tensão é diretamente proporcional à corrente: U igual a R vezes i. A resistência é a constante dessa proporção. Por isso, o gráfico de U em função de i é uma reta que passa pela origem, e a inclinação dessa reta é a resistência. Por exemplo, um resistor de vinte ohms ligado a cento e vinte volts é percorrido por uma corrente de seis ampères. Se a tensão dobra, a corrente também dobra.

Pontos principais

• 1ª Lei: em resistores ôhmicos, U = R · i, e o gráfico U × i é uma reta
• 2ª Lei: R = ρ · L / A; fios longos e finos têm mais resistência
• Potência: P = U · i = R · i² = U² / R
• Com tensão fixa, menor resistência significa maior potência, como no chuveiro
